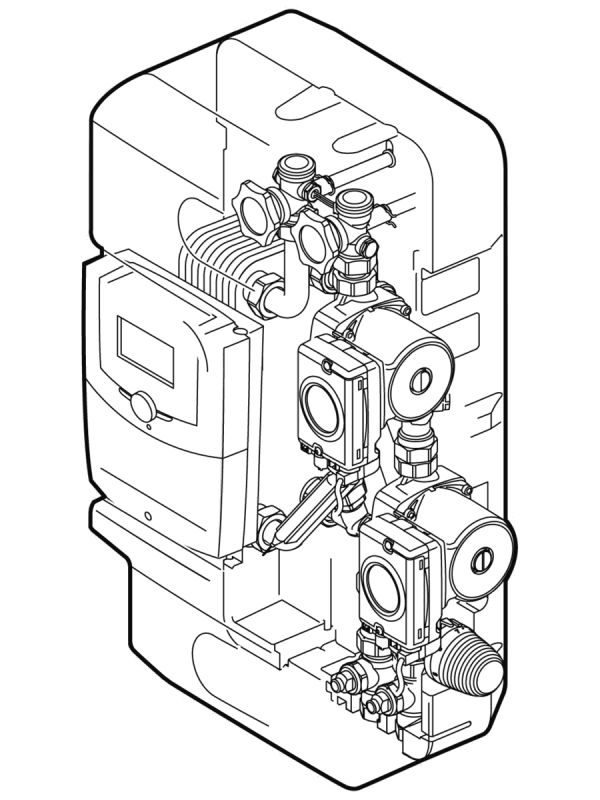

Zirkulationsstation Typ WHI circuload 9 #1
mit kupfergelötetem Wärmetauscher.
- Zur Abdeckung der Warmwasser-Zirkulationsverluste aus einem Solarpufferspeicher (Energiespeicher) über einen Plattenwärmetauscher.
- Mit thermischem Ventil zur Begrenzung der Primärtemperatur.
- Mit angebauter Regelung zur Ansteuerung der Warmwasser-Zirkulationspumpe und Pufferkreispumpe.
- Sämtliche Bauteile auf stabiler Trägerplatte aus verzinktem Stahlblech montiert.
- Baugruppe komplett mit EPP-Halbschalen wärmegedämmt.
- Zur Wandmontage.
Bestehend aus:
- Gelötetem Edelstahl-Plattenwärmetauscher
- Heizwasser- und Zirkulationspumpe in Hocheffizienzausführung
- Absperrarmaturen in Zirkulations- und Heizungsleitungen
- Schwerkraftbremsen
- max. Betriebsdruck Heizwasserseite 6 bar, Trinkwasserseite 10 bar
- thermisches Drei-Wege-Mischventil heizungsseitig
- Entlüftungsventil
- Rohrleitungen aus Edelstahl
Mit angebauter Regelung inkl. 3 NTC 5k-Fühlern u. a. mit folgenden Merkmalen:
- Grafikdisplay
- Ansteuerung der Zirkulationspumpe in Abhängigkeit eines Zeitprogramms und/oder eines Temperaturfühlers
- Zuschaltung der Pufferkreispumpe in Abhängigkeit der Puffertemperatur oder Parallelbetrieb zur Zirkulationspumpe
- Optionale Ansteuerung einer externen Umschichtpumpe zur täglichen Aufheizung eines Vorwärmspeichers (Legionellenfunktion) oder eines Ventils zur Heizungsrücklaufanhebung
- Pumpen und stationsinterne Fühler sind bereits montiert und fertig mit dem Regler verdrahtet.
Technische Daten:
Auslegungstemperaturen:
Heizwasserseite 65 Grad C
Trinkwasserseite 55 / 60 Grad C
Übertragungsleistung: 9 kW
Restförderhöhe Heizwasserseite bei 0,9 m3/h: 545 mbar
Restförderhöhe Trinkwasserseite bei 1,55 m3/h: 366 mbar
Max. Betriebsdruck Heizwasserseite: 6 bar
Max. Betriebsdruck Trinkwasserseite: 10 bar
Anschlüsse Heizwasserseite (unten): 3/4" IG, Gewindeart G
Anschlüsse Trinkwasserseite (oben): 1" AG, Gewindeart G flachdichtend
Gewicht: 17 kg
Breite/Höhe/Tiefe in mm: 358 / 645 / 255
Zulässiges Medium:
Heizwasserseite: Heizwasser gemäß VDI 2035 / Ö-Norm H 5195-1
Trinkwasserseite: Trinkwasser mit Chloridgehalt kleiner 80 ppm
