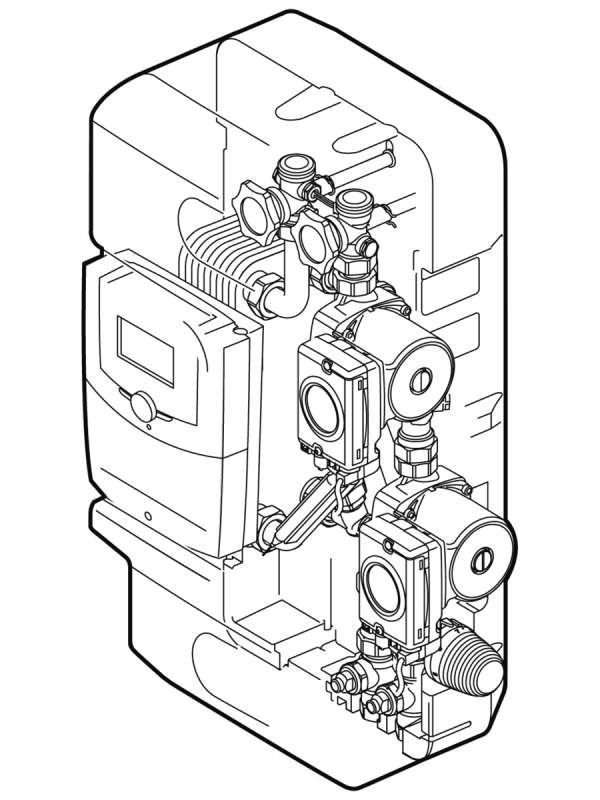

Zirkulationsstation mit Volumenstromgeber zur Wärmemengenerfassung

Typ WHI circuload 9 #4

mit nickelgelötetem Wärmetauscher.

• Zur Abdeckung der Warmwasser-Zirkulationsverluste aus einem Solarpufferspeicher (Energiespeicher) über einen Plattenwärmetauscher.
• Mit thermischem Ventil zur Begrenzung der Primärtemperatur.
• Mit angebauter Regelung zur Ansteuerung der Warmwasser-Zirkulationspumpe und Pufferkreispumpe.
• Mit Volumenstromgeber zur Wärmemengenerfassung mit LED-Funktionskontrolle.
• Sämtliche Bauteile auf stabiler Trägerplatte aus verzinktem Stahlblech montiert.
• Baugruppe komplett mit EPP-Halbschalen wärmegedämmt.
• Zur Wandmontage.

Bestehend aus:

• Gelötetem Edelstahl-Plattenwärmetauscher
• Heizwasser- und Zirkulationspumpe in Hocheffizienzausführung
• Absperrarmaturen in Zirkulations- und Heizungsleitungen
• Schwerkraftbremsen
• max. Betriebsdruck Heizwasserseite 6 bar, Trinkwasserseite 10 bar
• thermisches Drei-Wege-Mischventil heizungsseitig
• Entlüftungsventil
• Rohrleitungen aus Edelstahl

Mit angebauter Regelung inkl. 3 NTC 5k-Fühlern u. a. mit folgenden Merkmalen:

• Grafikdisplay
• Ansteuerung der Zirkulationspumpe in Abhängigkeit eines Zeitprogramms und/oder eines Temperaturfühlers
• Zuschaltung der Pufferkreispumpe in Abhängigkeit der Puffertemperatur oder Parallelbetrieb zur Zirkulationspumpe
• Optionale Ansteuerung einer externen Umschichtpumpe zur täglichen Aufheizung eines Vorwärmspeichers (Legionellenfunktion) oder eines Ventils zur Heizungsrücklaufanhebung
• Pumpen und stationsinterne Fühler sind bereits montiert und fertig mit dem Regler verdrahtet.

Technische Daten:

Auslegungstemperaturen:
Heizwasserseite 65 Grad C
Trinkwasserseite 55 / 60 Grad C
Übertragungsleistung: 9 kW
Restförderhöhe Heizwasserseite bei 0,9 m3/h: 545 mbar
Restförderhöhe Trinkwasserseite bei 1,55 m3/h: 366 mbar
Max. Betriebsdruck Heizwasserseite: 6 bar
Max. Betriebsdruck Trinkwasserseite: 10 bar
Anschlüsse Heizwasserseite (unten): 3/4" IG, Gewindeart G
Anschlüsse Trinkwasserseite (oben): 1" AG, Gewindeart G flachdichtend

Gewicht: 18 kg
Breite/Höhe/Tiefe in mm: 358 / 645 / 255

Zulässiges Medium:
Heizwasserseite: Heizwasser gemäß VDI 2035 / Ö-Norm H 5195-1
Trinkwasserseite: Trinkwasser mit Chloridgehalt kleiner 300 ppm
