Befestigungssatz zur Kollektorbefestigung auf Sparrenankern
für horizontale Kollektoren Vitosol 100-FM/200-FM bei Aufdachmontage

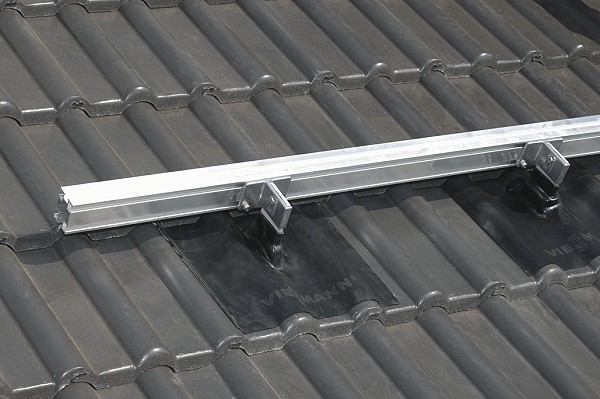

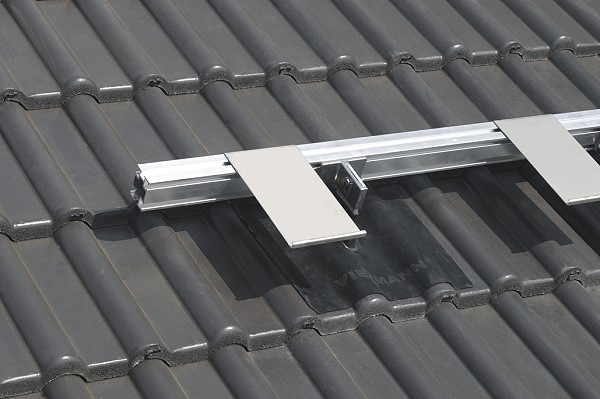

Bestehend aus: Montageschienen, Montageblechen, Klemmsteinen, Muttern und Schrauben.
Für Schneelasten bis 2,55 kN/m² und Windgeschwindigkeiten bis 150 km/h
Dieses Befestigungssystem ist universell einsetzbar für alle gängigen Dacheindeckungen.
Für Schneelasten bis 2,55 kN/qm wird jeder Kollektor auf 2 Montageschienen befestigt. Die Schienen sind für alle Schnee- und Windlasten gleich.
Durch das Befestigungssystem wird eine dauerhaft sicheren Krafteinleitung in die Dachkonstruktion gewährleistet. Dadurch wird Ziegelbruch sicher vermieden. In Regionen mit erhöhten Schneelasten empfehlen wir grundsätzlich dieses Befestigungssystem.

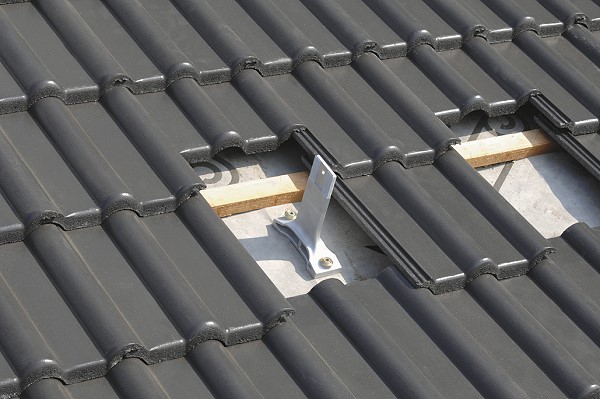

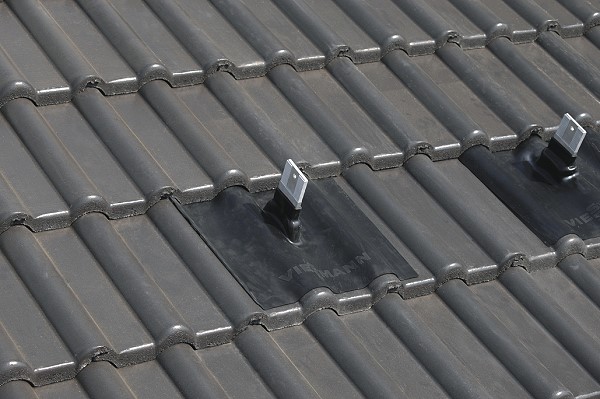

Die Sparrenanker (Zubehör) gibt es in zwei Ausführungen:
– Sparrenanker niedrige Pfanne, 195 mm hoch
– Sparrenanker hohe Pfanne, 235 mm hoch
Max. Abstand von 100 mm zwischen Oberkante Sparren oder Konterlattung und Oberkante Dachpfanne einhalten.
Bei Aufdachdämmung muss die Befestigung der Sparrenanker bauseits erfolgen. Dabei müssen min. 120 mm der Schrauben in die tragende Holzkonstruktion ragen, damit eine ausreichende Tragfähigkeit gewährleistet ist.
Anzahl der benötigten Sparrenanker: (siehe Zubehör)
Für Schneelasten bis 1,25 kN/ m²
Anzahl vorhandener Kollektoren
|
1 |
2 |
3 |
4 |
5 |
6 |
8 |
10 |
|
Sparrenabstand bis 600 mm |
4 |
8 |
8 |
10 |
12 |
14 |
18 |
22 |
Anzahl |
Sparrenabstand bis 700 mm |
4 |
6 |
8 |
12 |
12 |
18 |
20 |
22 |
Anzahl |
Sparrenabstand bis 800 mm |
4 |
8 |
8 |
10 |
12 |
14 |
18 |
22 |
Anzahl |
Sparrenabstand bis 900 mm |
4 |
8 |
8 |
10 |
12 |
14 |
20 |
22 |
Anzahl |
Sparrenabstand bis 1000 mm |
4 |
6 |
8 |
12 |
12 |
18 |
20 |
26 |
Anzahl |
Für Schneelasten bis 2,55 kN/ m²
Anzahl vorhandener Kollektoren
|
1 |
2 |
3 |
4 |
5 |
6 |
8 |
10 |
|
Sparrenabstand bis 600 mm |
4 |
8 |
8 |
10 |
12 |
14 |
18 |
22 |
Anzahl |
Sparrenabstand bis 700 mm |
4 |
6 |
10 |
12 |
14 |
18 |
22 |
26 |
Anzahl |
Sparrenabstand bis 800 mm |
4 |
8 |
8 |
10 |
12 |
14 |
18 |
22 |
Anzahl |
Sparrenabstand bis 900 mm |
4 |
8 |
10 |
12 |
14 |
18 |
22 |
26 |
Anzahl |
Sparrenabstand bis 1000 mm |
4 |
6 |
10 |
12 |
14 |
18 |
22 |
28 |
Anzahl |
*1 Schneelasten auf dem Dach gemäß DIN 1055, Teil 4 und 5.
Zubehör für 7, 9, 11 oder 12 Kollektoren auf Anfrage.
