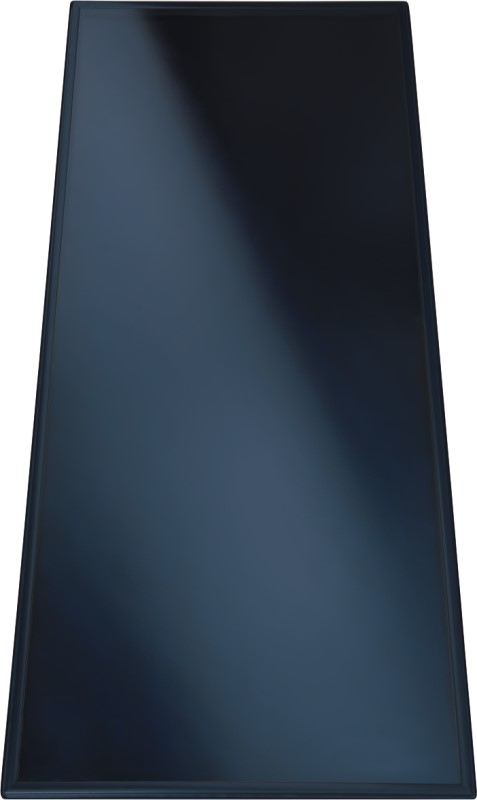

VIESSMANN Vitosol 200-FM

Flachkollektor mit automatischer Temperaturabschaltung ThermProtect. - Rahmen dunkelblau

Auf Wunsch ist der Rahmen gegen Aufpreis in allen anderen RAL-Farbtönen lieferbar.

Flachkollektor (senkrecht) für Dachintegration zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über einen Wärmetauscher sowie zur Erzeugung von Prozesswärme.

Konstruktionsmerkmale und Ausführung:

• Hochleistungskollektor senkrechte Bauform, bestehend aus einem Mäander-Absorber mit hochselektiver, schaltender Beschichtung.
• Gehäuse aus einem umlaufendgebogenem Aluminium-Rahmenprofil, seitliche und rückseitige Wärmedämmung aus Melamin-Harz-Schaumstoff.
• Abdeckung aus hochtransparentem und hagelfestem Solar-Sicherheitsglas.

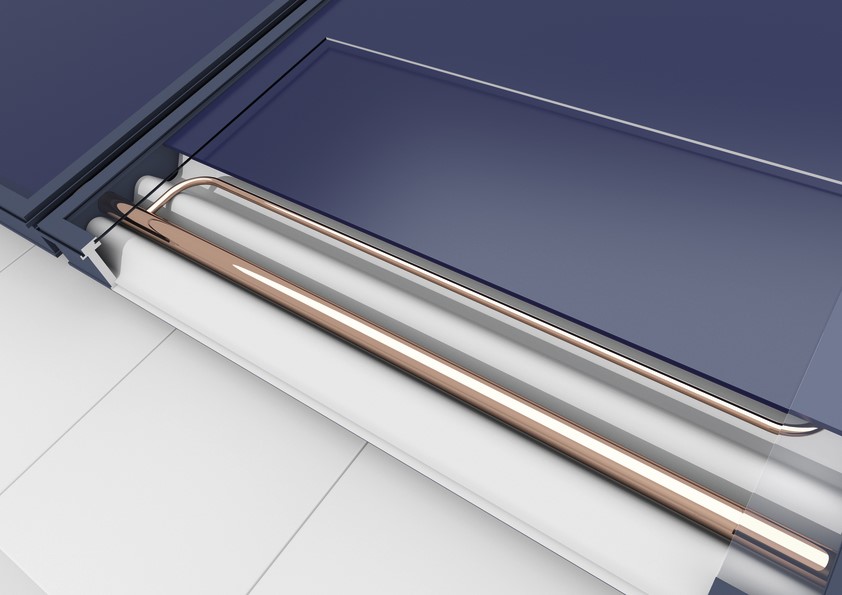

• Integrierte Verrohrung für modularen Aufbau von Kollektorfeldern mit bis zu 12 Kollektoren.

Eigensicher durch ThermProtect:

ThermProtect funktioniert autonom – unabhängig von Anlagen-Konfiguration und Regelungseinstellungen. Die Solaranlagen sind damit eigensicher und tolerieren auch überdimensionierte Kollektorfelder. Die bisher empfohlenen Stagnationskühler bzw. Vorschaltgefäße in Anlagen ohne ThermProtect sind nicht mehr erforderlich. (Quelle: Viessmann)

Die Kollektoren sind bis zu einer Anlagenhöhe von 20 m einsetzbar. Bei größeren Anlagenhöhen muss ein 8 bar Sicherheitsventil in den Solarkreis eingebaut werden.

Technische Daten:

Typ:                         SV2G
Kollektor-Bruttofläche:      2,56 qm
Absorberfläche:              2,32 qm
Aperturfläche:               2,33 qm
Breite:                     1.070 mm
Höhe:                       2.394 mm
Tiefe:                         90 mm
Gewicht:                       41 kg
Inhalt Flüssigkeit:          1,83 l
Optischer Wirkungsgrad (Aperturfläche): 81,3 %
Wärmeverlustbeiwert k1 (Aperturfläche): 3,431 W/qmK
Wärmeverlustbeiwert k2 (Aperturfläche): 0,02 W/qmK²
Zul. Betriebsdruck im Kollektor: 6 bar
Max. Stillstandstemperatur:   145 Grad C

Technische Daten zur Bestimmung der
Energieeffizienzklasse (ErP-Label):
Sonnenkollektor:
- Aperturfläche:                 2,33 qm
- Kollektorwirkungsgrad:           63 %
- Kollektorwirkungsgrad (optisch): 80 %
- Linearer Wärmedurchgangskoeffizient: 3,42 W/(qmK)
- Quadratischer Wärmedurchgangskoeffizient: 0,02 W/(qmK²)
- Winkelkorrekturfaktor:         0,91

Bestell-Nr.: ZK02455
