Eis-Energiespeichersystem 8/10kW Wärmepumpe mit Energiezaun 12kW Block
für Sole/Wasser Wärmepumpe Vitocal 222-G BWT 221.B08/B10 oder Vitocal 200-G BWC 201.B08/B10
Max. Jahresheizarbeit: 14600 kWh für Vitocal 222-G BWT 221.B08 und Vitocal 200-G BWC 221.B08
Max. Jahresheizarbeit: 20800 kWh für Vitocal 222-G BWT 221.B10 und Vitocal 200-G BWC 221.B10
Bestehend aus:
- 1 x 7711238 Eisspeicher mit Wärmetauscher Ø 2,45 m und Höhe 2,7 m
- 1 x 7711241 Energiezaun 12 kW Block 3 Module 2 x 3 m mit Fundament
- 1 x 7946165 Hydraulik Kompaktmodul KM-10 für Wärmepumpe bis 10 kW
Vitoset Eis-Energiespeicher für Viessmann Sole/Wasser-Wärmepumpen.
Vorgefertigter Kunststoff-Eisspeicher zum Einbringen in das Erdreich. Funktion als Wärmequelle für Wärmepumpen durch Nutzung der latenten Wärme, die Wasser bei der Vereisung freisetzt. Im Sommer als Kühlreservoir zur Gebäudekühlung mit NC-Box (Zubehör).
Erforderliche Anzahl Eis-Energiespeicher:
- 1 Stück für Sole/Wasser-Wärmepumpen bis 10 kW
- 2 Stück für Sole/Wasser-Wärmepumpe 13 kW
- 3 Stück für Sole/Wasser-Wärmepumpe 17 kW

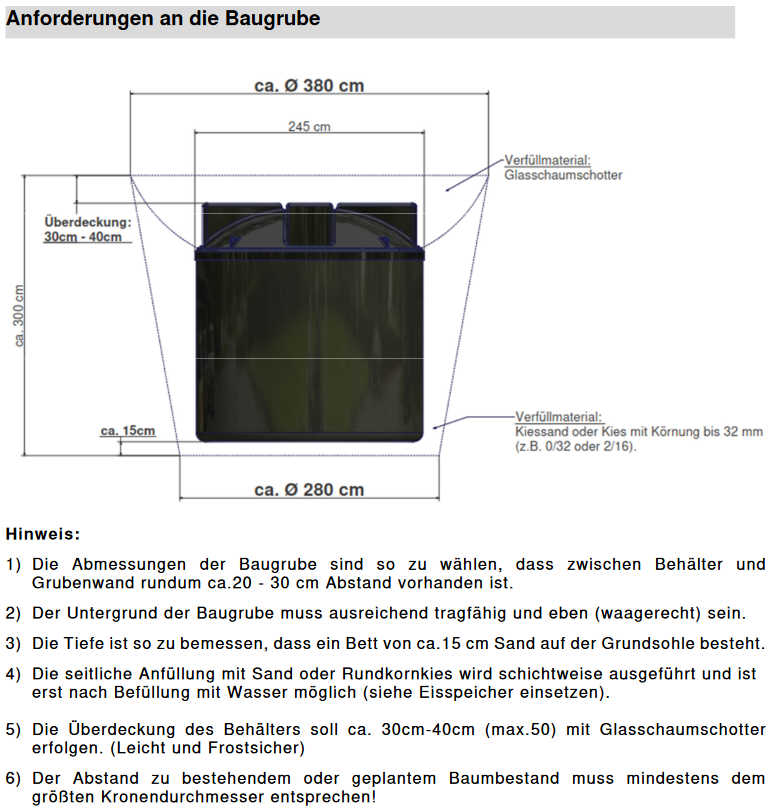

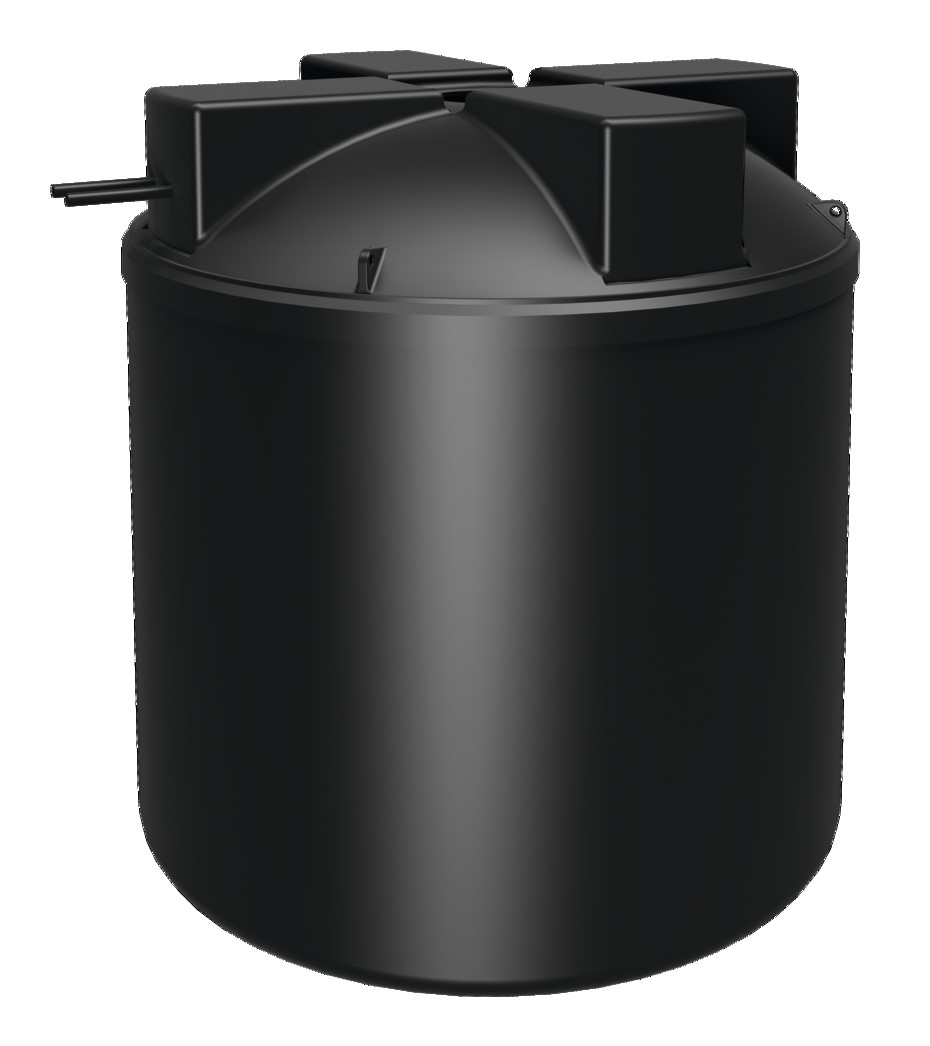

Technische Angaben Eisspeicher:
- Abmessungen: Ø 2,45 m x Höhe 2,7 m
- Leergewicht inkl. Wärmetauscher: ca. 650 kg
- Volumen: 10 000 Liter
- Speichermedium: Wasser
- Erforderliches Wärmeträgermedium: Glykol/Wasser-Gemisch
- Füllmenge Wärmeträgermedium Wärmetauscher: 125 Liter
- Anschluss Vor-/Rücklauf, Schweißmuffe/Klemmringverschraubung: DN 32/40 mm
Material:
- Behälter: Recyclebares Polyethylen (LLDPE)
- Wärmetauscher: Recyclebares Polyethylen
- Rahmenkonstruktion: Aluminium
- Befestigungselemente: Edelstahl (V2A)
Lieferbedingungen und anfallende Frachtkosten für Eisspeicher und Energiezäune werden separat ermittelt und ausgewiesen.
Zusätzliche Frachtkosten fallen an bei folgenden Gegebenheiten:
Zufahrtsbreite < 3 m, Zufahrtshöhe < 4 m, keine Wendemöglichkeit für LKW, unbefestigter Untergrund bzw. für LKW nicht befahrbar, erforderliche Genehmigung zur Einfahrt oder Entladung am Bestimmungsort, Anlieferung außerhalb der üblichen Anlieferzeiten (Mo - Fr, 9 - 17 Uhr)

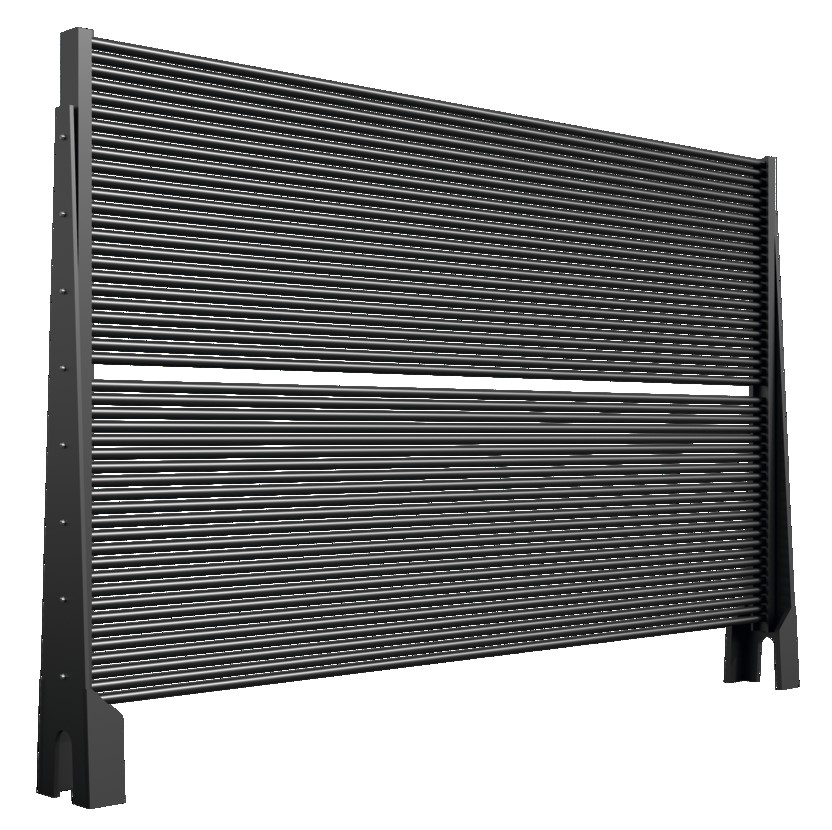

Vitoset Energiezaun 12 kW in Blockaufstellung für Wärmepumpe bis 10 kW
Für eine Viessmann Wärmepumpe in Verbindung mit Vitoset Eis-Energiespeichersystem. Energiezaun als Kollektor aus beschichteten, miteinander verbundenen Aluminiumrohren. Durch die offene Bauform kann der Kollektor neben direkter und diffuser Solarstrahlung auch Energie aus Umgebungsluft, Niederschlag und Reif beziehen. Fundamentblöcke aus Beton für die freie Aufstellung des Energiezauns sind im Lieferumfang enthalten.
Technische Angaben Energiezaun:
- Anzahl Energiezaun-Module: 3 Stück
- Aufstellart: Block
- Gewicht pro Energiezaun-Modul: 95 kg
- Anschluss Vor- und Rücklauf: G 1 1/2
- Betriebsdruck, max.: 3 bar
- Prüfdruck für Dichtheitsprüfung, max.: 5 bar
- Füllmenge pro Modul (Glykol/Wasser-Gemisch, bauseits): 110 Liter
- Anzahl Fundamentblöcke: 2 Stück
- Gewicht pro Fundamentblock: 825 kg
- Erforderliche Aufstellfläche (L x B x H): 4 x 1 x 2,4 m

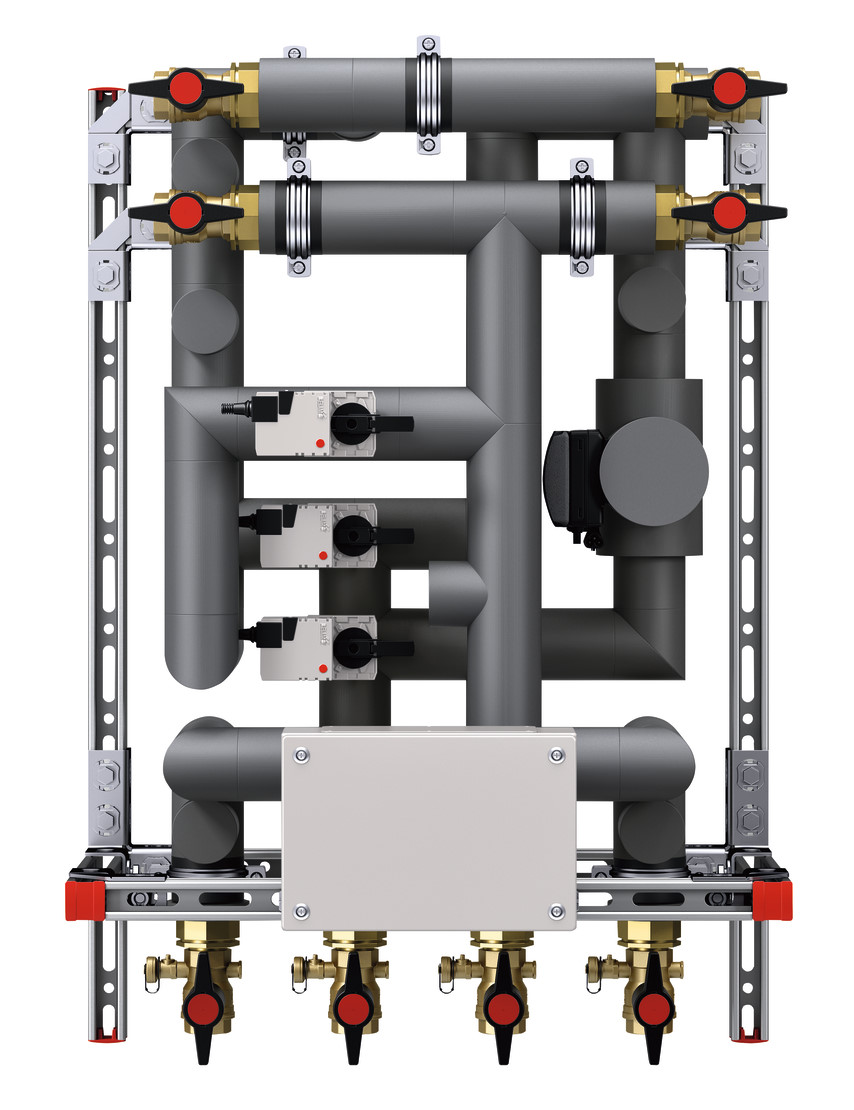

Hydraulik Kompaktmodul für Wärmepumpe bis 10 kW
Primärseitiges Hydraulikmodul für die Schnittstelle zwischen Wärmepumpe, einem Eis-Energiespeicher und weiterer angeschlossener Energiequelle. Das Hydraulikmodul übernimmt die Managementfunktion der Entzugsquellen bei einem System mit mehr als einer Energiequelle. Die eingebaute Regelung und Sensorik steuert und regelt den Betrieb der angeschlossenen Energiequellen ohne elektrische Verbindung zur Wärmepumpe. Die Sensorik ist innerhalb eines Schaltschranks in das Modul integriert. Mit einer übergeordneten Regelungssoftware werden die hydraulischen Komponenten gesteuert, auf Basis der Messdaten der Sensorik. Das Hydraulikmodul regelt die Regeneration des Entzugsmediums im verbauten Latentwärmespeicher (Eis-Energiespeicher). Darüber hinaus trägt es zur natürlichen Kühlfunktion in Verbindung der Viessmann NC-Box bei.
Das Kompaktmodul bis 10 kW ist für folgende Viessmann Wärmepumpentypen geeignet:
- Viessmann Vitocal 222-G BWT 221.B06
- Viessmann Vitocal 222-G BWT 221.B08
- Viessmann Vitocal 222-G BWT 221.B10
- Viessmann Vitocal 200-G BWC 201.B06
- Viessmann Vitocal 200-G BWC 201.B08
- Viessmann Vitocal 200-G BWC 201.B10
- Viessmann Vitocal 333-G BWT 331.C06
- Viessmann Vitocal 300-G BWC 301.C06
Technische Daten Hydraulikmodul KM-10:
- Leistungsbereich, Wärmepumpen bis Wärmeleistung: 10 kW
- Gewicht: 54,3 kg
- Gewicht, befüllt: 59 kg
- Abmessungen L x B x T: 1100 x 750 x 465 mm
- Max. Nenn-Volumenstrom bei B0/W35 und 3,0 K Spreizung: 2,6 m³/h
- Druckverlust bei max. Nenn-Volumenstrom: 241 mbar
- Rohrleitungen: DN 25, DN 32
- Kugelhahnanschluss: 1 1/4''
- Umgebungstemperatur im Betrieb: 16 - 30 Grad C
- Max. Luftfeuchtigkeit im Betrieb: 65 %
- Leistungs-/Stromaufnahme: max. 690 W/3 A
- Netzspannung: 230 V/50 Hz
- Hersteller: Building Equipment Cologne
Material:
- Wärmedämmung: Thermasmart Pro, 19 mm
- Rohrleitungen: Faserverstärktes Polypropylen SDR 11
Medium:
- Wasser/Ethylenglykol (Tyfocor): 30 %
- Kälteschutz bis: -19 Grad C
- Flockenpunkt: -16,1 Grad C
- Füllmenge: 5 Liter
Lieferumfang:
- Faserverstärktes PP Rohr SDR 11 in DN 32 und DN 25
- Rahmenkonstruktion (für Wandmontage)
- Wärmedämmung
- 9 Rohrschellen für Wärmedämmung
- 4 Kugelhähne 1 1/4 in
- 4 Kugelhähne mit Entleerung 1 1/4 in
- 2 Volumenstromsensoren
- 6 Temperatursensoren
- Je 1 Umschaltventil, Regelventil, Durchgangsventil, KFE-Hahn und Entlüftungsventil
- Nassläuferpumpe
- Elektroanschlusskasten einschließlich Universalregelung
Für die bauseitige Verbindung der PE-Rohr-Komponenten ist ein Handmuffenschweißgerät einzusetzen.
Das Wärmeträgermedium für die Befüllung des Eis-Energiespeichersystems ist nicht im Lieferumfang.
