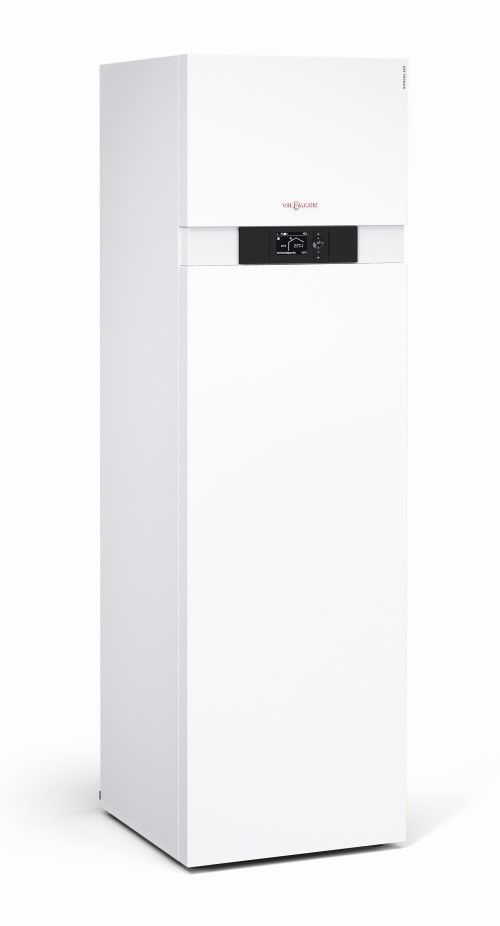

VIESSMANN Vitocal 222-G Sole/Wasser-Wärmepumpen-Kompaktgerät

Typ: BWT 221.B10

Das Wärmepumpen-Kompaktgerät Vitocal 222-G ist die preisattraktive Alternative zu dem Gerät der 300er-Reihe. Mit ihrem geringen Platzbedarf empfiehlt sich die Wärmepumpe besonders bei beengten Platzverhältnissen. Für eine einfache Einbringung und Montage lässt sich das neue Kältekreismodul leicht aus der Wärmepumpe entnehmen und getrennt transportieren. Durch eine optimierte Schwingungsentkopplung sinkt das Betriebsgeräusch auf ein Minimun. So gehört Vitocal 222-G zu den laufruhigsten seiner Kategorie.

Technische Produktbeschreibung

• Wärmepumpe zur Heizung und Trinkwassererwärmung bei optimaler Raumausnutzung durch geringe Aufstellfläche.
• Mit komplett montiertem Sole-Wasser-Wärmepumpenmodul.

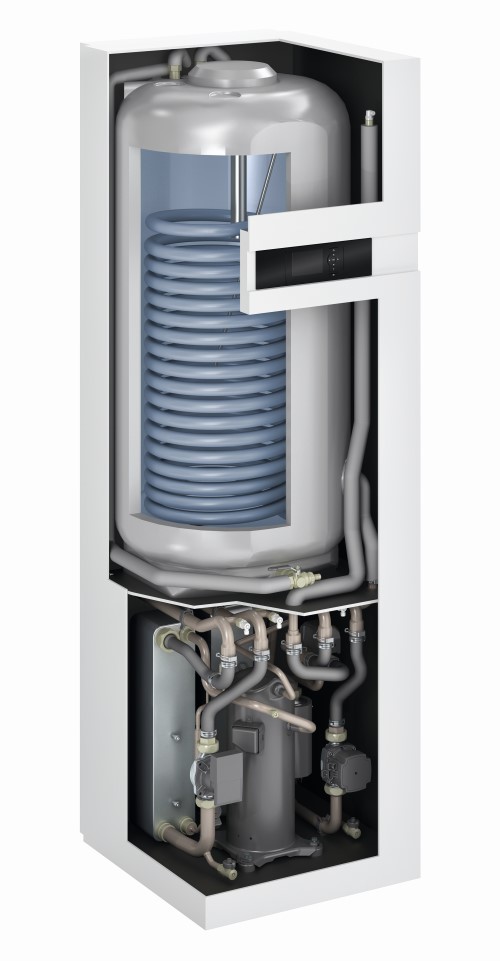

• Kältekreis mit Scroll-Verdichter mit fester Leistung. Kältekreismodul mit 5 hydraulischen und elektrischen Steckverbindungen, zur schnellen Entnahme aus dem Wärmepumpen-Kompaktgerät.
• Leise im Betrieb durch schalloptimierte Gerätekonstruktion.
• Mit Kältemittel R410A. Mit permanenter Kältekreis-Überwachung und Arbeitspunkt optimierter Betriebsweise, sichergestellt durch elektronisches Expansionsventil in Verbindung mit RCD-System (Refrigerant Cycle Diagnostic System).
• Mit integriertem Speicher-Wassererwärmer mit Ceraprotect-Emaillierung allseitig mit PUR-Hartschaum für geringe Speicherverluste wärmegedämmt und mit Magnesium-Schutzanode.
• Eingebaute Hocheffizienz-Umwälzpumpe für Solekreis (primär) und Heizkreis (sekundär) sowie 3-Wege-Umschaltventil für die Trinkwassererwärmung.
• Heizwasser-Durchlauferhitzer für monoenergetischen Wärmepumpenbetrieb oder erhöhten Warmwasserkomfort eingebaut.
• Mit Anschlussrohren für Vor- und Rücklauf des Primärkreises (Sole) zur wahlweisen Anbindung von links oder rechts (beiliegend) und Anschlussrohre für Vor- und Rücklauf des Sekundärkreises (Heizung) zur Anbindung von oben (beiliegend).
• Elektronische Anlaufstrombegrenzung und integrierte Phasenüberwachung.

• Das Gerät ist komplett elektrisch verdrahtet.
• Farbe des pulverbeschichteten Gehäuses, Vitopearlwhite.

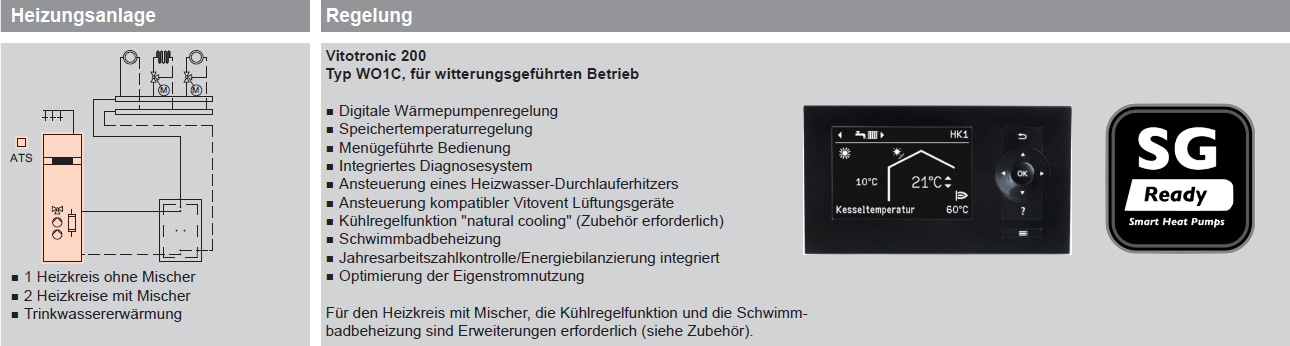

Mit witterungsgeführter, digitaler Wärmepumpenregelung Vitotronic 200 (Typ WO1C).

• Für Anlagen mit einem Heizkreis ohne Mischer und/oder - in Verbindung mit Erweiterungssätzen (Zubehör) - max. 2 Heizkreisen mit Mischer.
• Mit Speichertemperaturregelung für einen Speicher-Wassererwärmer.
• Zeiträume für die Heizkreise, Trinkwassererwärmung und Zirkulationspumpe sind getrennt einstellbar.
• Mit Ansteuerung des Heizwasser-Durchlauferhitzers.
• Kühlregelfunktion "natural cooling" (Zubehör erforderlich) integriert.
• Einbindung von thermischen Solaranlagen in Verbindung mit Solar-Wärmetauscher-Set (Zubehör).
• Mit Außentemperatursensor im Lieferumfang.
• Mit integrierter Eigenverbrauchsoptimierung für Solarstrom in Verbindung mit Energiezähler (Zubehör).

Die Vitotronic 200 enthält:

• Anlagenschalter, Betriebs- und Störanzeige, Optolink Laptop-Schnittstelle und Bedienteil.
• Einfache Bedienung mittels grafischem Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe.
• Möglichkeiten zur Einstellungen für Betriebsarten, Party- und Sparbetrieb, Ferienprogramm, Raumtemperatur und Trinkwassertemperatur sowie zur Abfrage von Temperaturen.
• Mit bedarfsabhängiger Heizkreispumpenabschaltung sowie Sommersparschaltung und variabler Heizgrenze.
• Mit automatischer Sommer-/Winterumschaltung, Wartungsmeldung, kontrollierter Estrich-Trocknung und integrierter Energiebilanzierung in Verbindung mit RCD-System der Wärmepumpe (erfüllt die Anforderungen zur Förderung nach Marktanreizprogramm in Deutschland).
• Mit Diagnosesystem, Betriebstagebuch und Ausgang Sammelstörmeldung.
• Fernbedienung des Gerätes über KM-Bus Leitung mit Vitotrol 200-A (Zubehör) oder über Funk mit Vitotrol 200-RF (Zubehör) - Anbindung über Funk-Basis (Zubehör).
• Fernbedienung und Überwachung des Gerätes über:
• Internet mit Vitoconnect 100 (Zubehör) - Anbindung über Optolink, Bedienung über ViCare App und Vitoguide
• Vitocom 100 Typ LAN1 (Zubehör) - Anbindung über LON, Bedienung über Vitotrol App/ Vitodata 100
• Vitocom 300 Typ LAN3 (Zubehör) - Anbindung über LON, Bedienung über Vitodata 100/ Vitodata 300.
• Einbindung in übergeordnetes Leitsystem mit Vitogate 200 Typ KNX (Zubehör) - Anbindung über LON.

Für die Funktion Schwimmbadbeheizung, externe Betriebsprogramm-Umschaltung mit Wirkung auf einen oder mehrere Heizkreise, externe Anforderung, externes Sperren und Vorgabe der Heizwasser-Solltemperatur über externes 0-10 V-Signal ist eine Funktionserweiterung der Regelung mit der externen Erweiterung EA1 (Zubehör) erforderlich.

Lieferumfang:

• Vormontiertes Sole/Wasser-Wärmepumpen-Kompaktgerät mit Sicherheitsgruppe für Heizkreis und Außentemperatursensor.
• Anschlussrohre für Vor- und Rücklauf von Primär- und Sekundärkreis.
